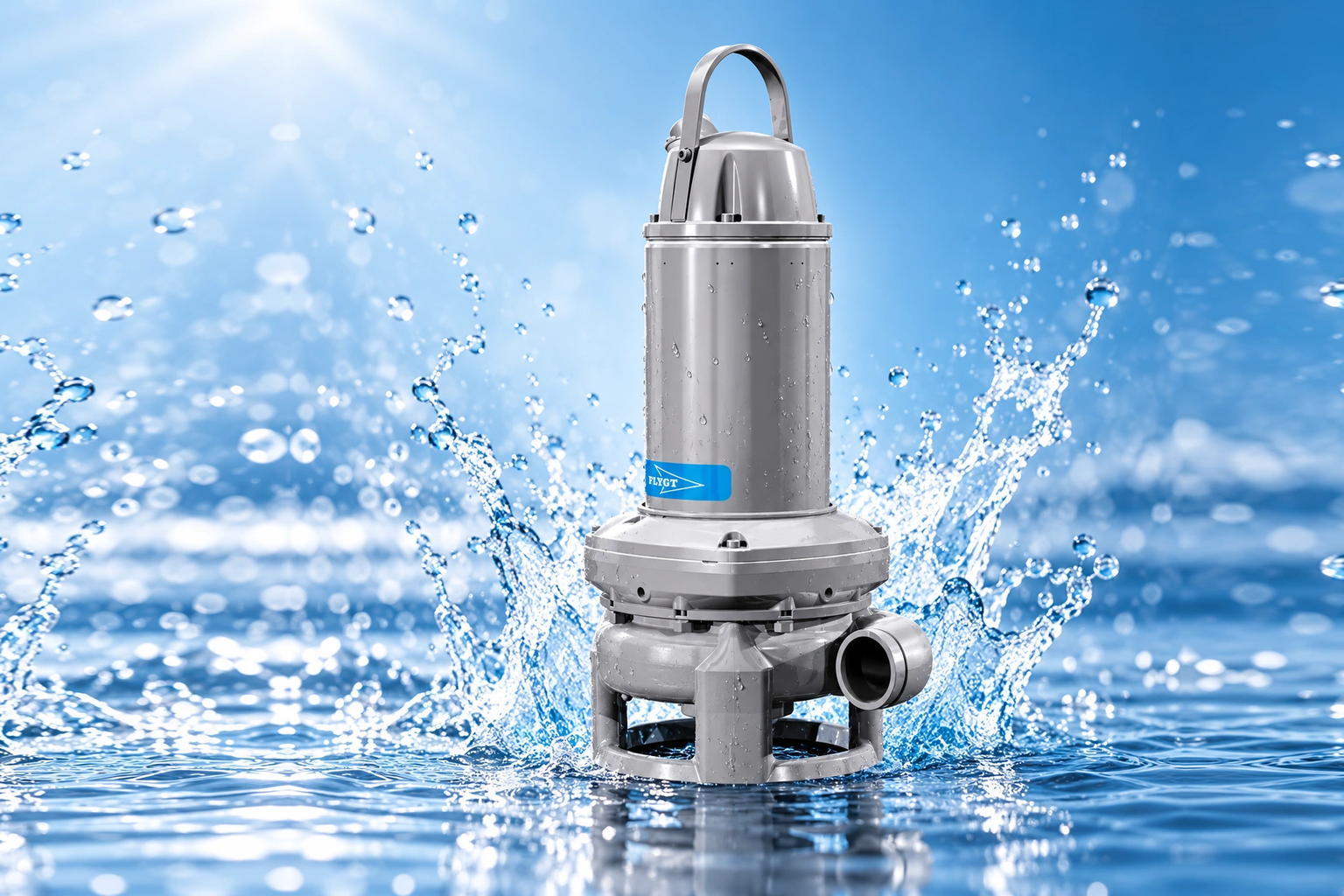

Flygt H 5100
Шламовый погружной насос для песка и минеральной пульпы. Модификации 5100.211/251/300, мощность 7,5–45 кВт, выпуск 4″.
Flygt H 5100 рассчитан на транспортировку абразивных взвесей в карьерах, на строительных площадках и в промышленности. По сравнению с обычным дренажным насосом гидравлика серии ориентирована на более износостойкую перекачку минеральных частиц. Доступны три размерных исполнения с разными электродвигателями; гидравлический подбор ведётся по требуемым расходу и напору, составу пульпы и выбранному рабочему колесу.
Модификации: 5100.211 — 7,5–13,5 кВт; 5100.251 — 15–22 кВт; 5100.300 — 22–45 кВт. Рабочие диапазоны зависят от гидравлической комплектации и подтверждаются характеристиками Q–H на конкретный насос.
Области применения
- Удаление песчаной и минеральной пульпы из шахтных и карьерных приямков
- Транспортировка абразивного шлама на обогатительных фабриках
- Удаление осадка из технологических отстойников и водосборных бассейнов
- Водоотлив при строительстве тоннелей и подземных сооружений
Преимущества
- Износостойкая гидравлика Hard-Iron с высоким содержанием хрома
- Отогнутые назад лопатки рабочего колеса уменьшают абразивное воздействие потока
- Защищённая система механических уплотнений для тяжёлого шлама
- Модульный подбор двигателя и гидравлической части под рабочую точку
- Погружное исполнение с возможностью решения задач в глубоких приямках
- Компактнее старших моделей серии для локального промышленного водоотлива
Подбор оборудования
Для точного подбора укажите расчётный расход (м³/ч) и напор (м), плотность и состав пульпы, массовую концентрацию и крупность твёрдых частиц, характер абразива, температуру и pH, глубину и условия погружения, длину и диаметр трубопровода, наличие осадка в приямке, режим работы и параметры электропитания (400 В, 50 Гц). Рабочую точку проверяем по заводской кривой Q–H для конкретного кода гидравлики и рабочего колеса.
Характеристики
| Характеристика | Значение |
|---|---|
| Мощность | 7,5–45 кВт (50 Гц) |
| Размер выпускного патрубка | 4″ (DN 100) |
| Варианты установки | S — переносной мокрый; T — постоянный сухой (по проекту) |
| Модификации | 5100.211 — 7,5–13,5 кВт; 5100.251 — 15–22 кВт; 5100.300 — 22–45 кВт |
| Размер отверстий приёмной сетки | 30 мм |
| Напряжение питания | 400 В, 3 фазы (исполнения заводской таблицы 50 Гц) |
| Частота электросети | 50 Гц |
| Номинальный ток | 9,4–82 А (по исполнению) |
| Размеры | Высота 978–1296 мм; ширина 547–595 мм |
| Масса | 215–585 кг |
| Масса по модификациям | 5100.211 — 215 кг; 5100.251 — 277 кг; 5100.300 — 585 кг |
| Подача и напор | По кривой Q–H выбранного исполнения и рабочего колеса |
| Материал проточной части | Износостойкие высокохромистые детали Hard-Iron |
| Защита уплотнений | Усиленная система для абразивных сред |
| Область применения | Шлам, минеральная пульпа и абразивные взвеси |
| Температура жидкости | Обычное исполнение и вариант для тёплых сред — по документации и комплектации |
| Охлаждение | Наличие вариантов охлаждения — по модели и исполнению |
| Агитатор | Возможность оснащения — по модели и исполнению |
