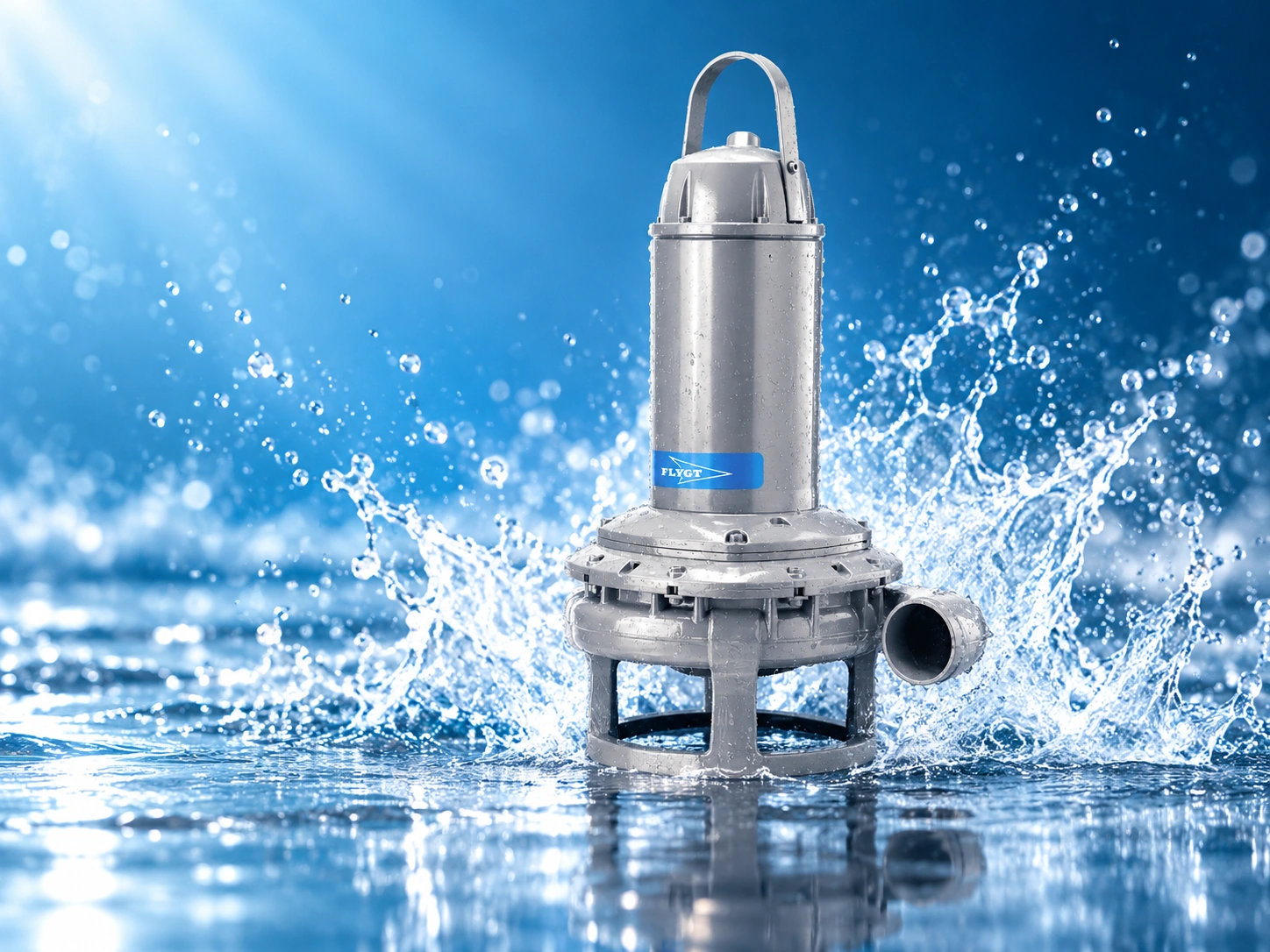

Flygt H 5150
Производительный погружной шламовый насос для тяжёлых абразивных суспензий. Модификации 5150.300/350, мощность 30–70 кВт, выпуск 6″.
Flygt H 5150 разработан для более производительной транспортировки тяжёлых шламов, песка, концентратов и хвостов обогащения. Высокохромистые рабочие части, износостойкая геометрия проточной части и защищённые уплотнения рассчитаны на интенсивный промышленный режим. В серии представлены исполнения 5150.300 и 5150.350 с отличающимися приводами; наличие агитатора и варианты охлаждения уточняются по коду насоса.
Модификации: 5150.300 — 30–45 кВт; 5150.350 — 50–70 кВт. Рабочие диапазоны зависят от гидравлической комплектации и подтверждаются характеристиками Q–H на конкретный насос.
Области применения
- Удаление песчаной и минеральной пульпы из шахтных и карьерных приямков
- Транспортировка абразивного шлама на обогатительных фабриках
- Удаление осадка из технологических отстойников и водосборных бассейнов
- Водоотлив при строительстве тоннелей и подземных сооружений
Преимущества
- Износостойкая гидравлика Hard-Iron с высоким содержанием хрома
- Отогнутые назад лопатки рабочего колеса уменьшают абразивное воздействие потока
- Защищённая система механических уплотнений для тяжёлого шлама
- Модульный подбор двигателя и гидравлической части под рабочую точку
- Погружное исполнение с возможностью решения задач в глубоких приямках
- Увеличенная производительность по сравнению с H 5100 при подходящей гидравлике
Подбор оборудования
Для точного подбора укажите расчётный расход (м³/ч) и напор (м), плотность и состав пульпы, массовую концентрацию и крупность твёрдых частиц, характер абразива, температуру и pH, глубину и условия погружения, длину и диаметр трубопровода, наличие осадка в приямке, режим работы и параметры электропитания (400 В, 50 Гц). Рабочую точку проверяем по заводской кривой Q–H для конкретного кода гидравлики и рабочего колеса.
Характеристики
| Характеристика | Значение |
|---|---|
| Мощность | 30–70 кВт (50 Гц) |
| Размер выпускного патрубка | 6″ (DN 150) |
| Варианты установки | S — переносной мокрый; T — постоянный сухой (по проекту) |
| Модификации | 5150.300 — 30–45 кВт; 5150.350 — 50–70 кВт |
| Размер отверстий приёмной сетки | 36 мм |
| Напряжение питания | 400 В, 3 фазы (исполнения заводской таблицы 50 Гц) |
| Частота электросети | 50 Гц |
| Номинальный ток | 32–132 А (по исполнению) |
| Размеры | Высота 1410–1537 мм; ширина 875 мм |
| Масса | 585–817 кг |
| Масса по модификациям | 5150.300 — 585 кг; 5150.350 — 817 кг |
| Подача и напор | По кривой Q–H выбранного исполнения и рабочего колеса |
| Материал проточной части | Износостойкие высокохромистые детали Hard-Iron |
| Защита уплотнений | Усиленная система для абразивных сред |
| Область применения | Шлам, минеральная пульпа и абразивные взвеси |
| Температура жидкости | Обычное исполнение и вариант для тёплых сред — по документации и комплектации |
| Охлаждение | Наличие вариантов охлаждения — по модели и исполнению |
| Агитатор | Возможность оснащения — по модели и исполнению |
