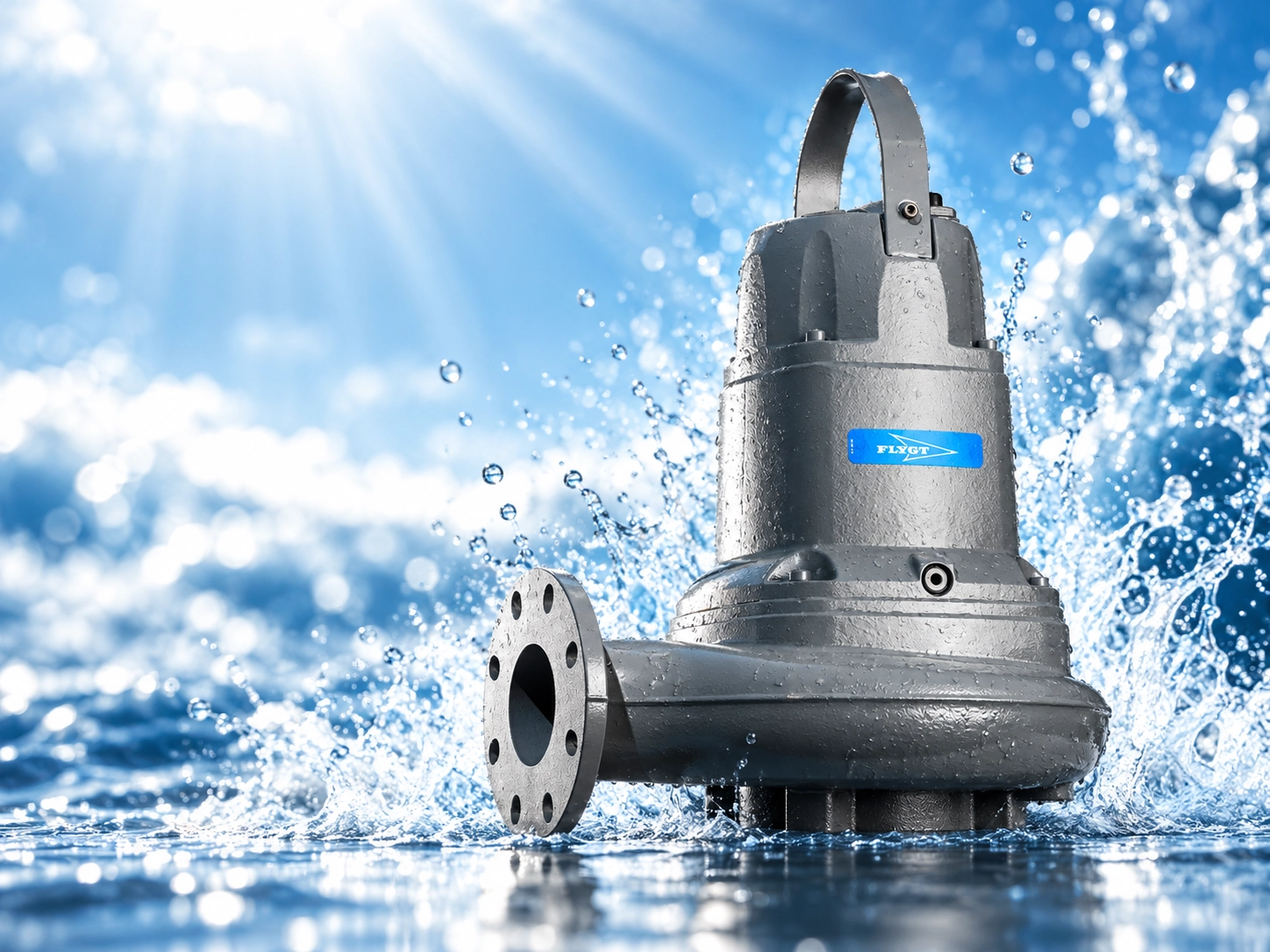

Flygt Concertor DP
Flygt Concertor DP — интеллектуальная насосная система с модулем Gateway для связи с существующей автоматикой КНС. Позволяет регулировать работу насоса, управлять параметрами и получать диагностические данные.
Flygt Concertor DP (Dynamic Performance) предназначен для объектов, где насосы должны работать совместно с уже установленной системой автоматизации и алгоритмами технологического управления. К интеллектуальной насосной части Concertor добавляется шлюз DP Gateway, обеспечивающий обмен данными с внешним контроллером и изменение режима работы.
Функции системы включают самоочистку насоса, контроль засорения, регулируемую производительность, плавный пуск и останов, передачу диагностической информации и внешнее управление. Gateway может использовать интерфейсы и протоколы, предусмотренные в выбранном исполнении, в том числе Modbus RTU/TCP.
Приведённые технические параметры относятся к насосной части 6020. Подбор полного комплекта DP требует проверки совместимости шкафа управления, конфигурации шлюза, количества насосов и интерфейсов связи. Данные конкретной насосной станции уточняются в техническом задании.
Области применения
- Канализационные насосные станции и приёмные резервуары
- Коммунальные и промышленные системы водоотведения
- Модернизация насосных станций с переменной нагрузкой
Преимущества
- Интеграция с существующей АСУ и внешними алгоритмами управления
- Настройка подачи и рабочей характеристики с помощью системы управления
- Передача диагностической информации, истории и сигналов тревоги
- Самоочистка, плавный пуск и останов и защита двигателя
Подбор оборудования
Для подбора сообщите расход (м³/ч), напор (м), состав стоков, число насосов, электропитание, тип установки и требования к автоматике/SCADA. Для Concertor DP необходимо подтвердить комплект поставки и рабочую точку по документации Xylem.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип оборудования | Интеллектуальная погружная насосная система для сточных вод |
| Мощность | 2,2–7,3 кВт (насос Concertor 6020, в зависимости от электрического исполнения) |
| Размер выпускного патрубка | DN 80, DN 100, DN 150 мм (Concertor 6020) |
| Варианты установки | P, S, T, Z (по исполнению насосной части) |
| Гидравлическая технология | Adaptive N®; интеллектуальное обнаружение засоров и очистка насоса |
| Тип двигателя | Синхронный с постоянными магнитами, класс эффективности IE4 по IEC/TS 60034-30-2 |
| Частота сети | 50/60 Гц |
| Напряжение питания | 200–240 В либо 380–480 В (Concertor 6020; выбор по конфигурации) |
| Материал рабочего колеса | Hard-Iron™ или дуплексная нержавеющая сталь (по исполнению) |
| Уплотнения | Двойное механическое уплотнение Flygt Plug-in; система Active Seal |
| Максимальная температура среды | 40 °C (согласно паспорту 6020) |
| Доступные насосные исполнения | Concertor 6020; применимость более крупной серии 6030 уточняется по конфигурации |
| Рабочая точка Q–H | Расход и напор рассчитываются для каждого проекта; универсальное значение не задаётся |
| Комплектация и управление | Насос Concertor с отдельным шлюзом DP Gateway; связь с внешним контроллером станции. |
| Промышленный протокол шлюза | Modbus RTU/TCP (зависит от выбранного Gateway) |
| Примечание | Диапазон мощности и патрубков указан для платформы 6020; перед заказом необходим подбор по заводскому коду, параметрам стоков и рабочей точке. |
