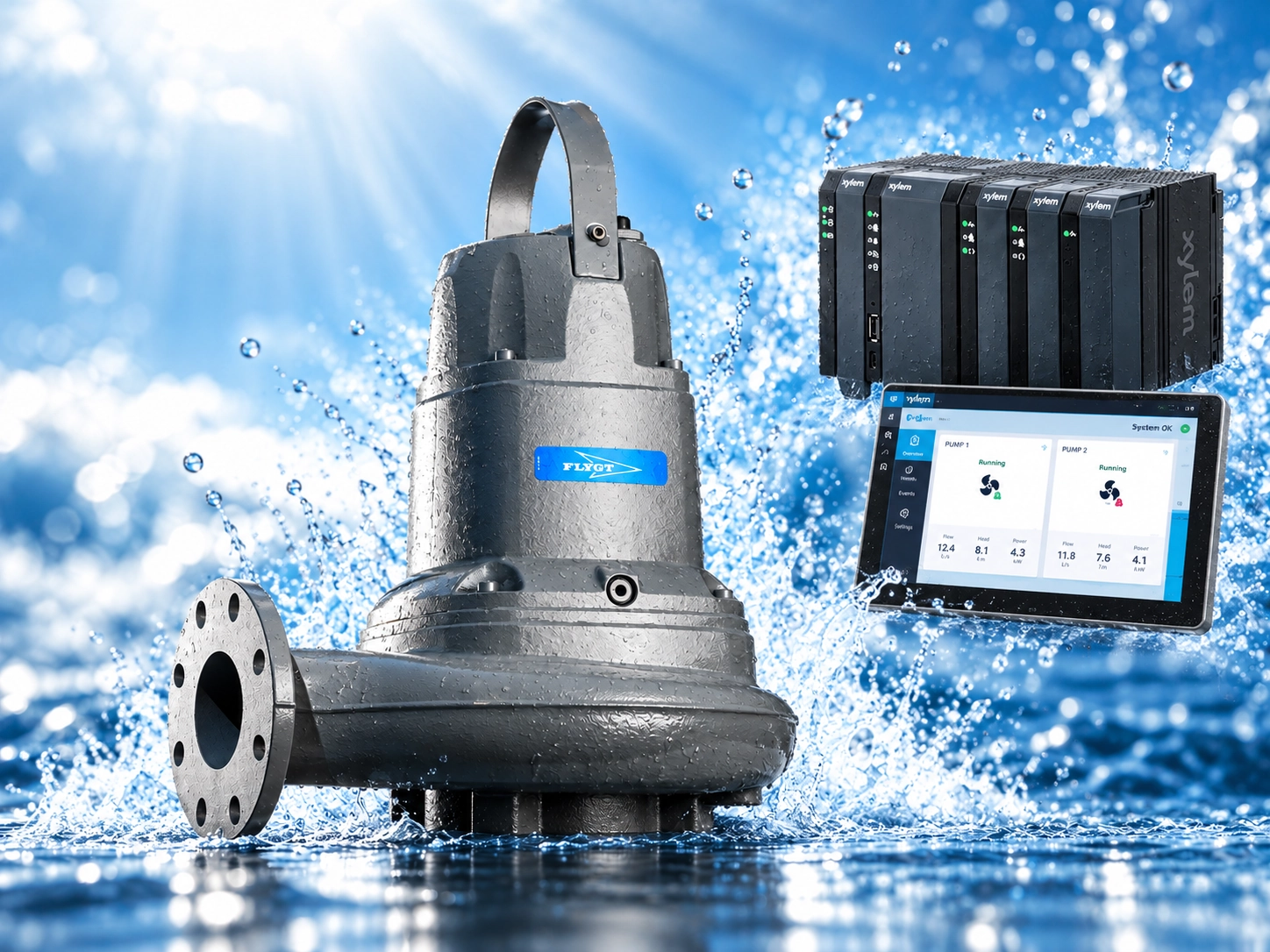

Flygt Concertor XPC
Flygt Concertor XPC — система комплексного управления канализационной насосной станцией на базе интеллектуальных насосов Concertor. Объединяет управление несколькими агрегатами, оптимизацию энергопотребления и циклы очистки.
Flygt Concertor XPC (Extended Performance Control) предназначен для управления насосной станцией как единой системой. Помимо интеллектуальных функций самих насосов, конфигурация XPC предусматривает контроллер насосной станции, шлюзы, связь с диспетчеризацией и расширенные алгоритмы управления. По документации Xylem для классического исполнения XPC возможно построение системы с несколькими насосами, в том числе конфигураций на 1–4 агрегата.
Система способна распределять работу насосов, оптимизировать режим по энергозатратам и запускать программы очистки приёмного резервуара и напорного трубопровода. Предусматриваются журналы событий, сигнализация и средства настройки станции. Набор модулей и функций зависит от поколения системы управления, включая современные решения Nexicon.
Числовые данные ниже приведены для насосной платформы Concertor 6020, а не для управляющего шкафа XPC. Количество агрегатов, коммуникации, требуемые датчики, исполнение контроллера и совместимость с насосами серии 6030 подтверждаются отдельно при проектировании.
Области применения
- Канализационные насосные станции и приёмные резервуары
- Коммунальные и промышленные системы водоотведения
- Модернизация насосных станций с переменной нагрузкой
Преимущества
- Комплексное управление группой насосов на КНС
- Алгоритмы снижения энергопотребления и согласования режимов работы
- Очистка приёмной камеры и напорного трубопровода по программам управления
- Диагностика, тревоги, история работы и интеграция с диспетчеризацией
Подбор оборудования
Для подбора сообщите расход (м³/ч), напор (м), состав стоков, число насосов, электропитание, тип установки и требования к автоматике/SCADA. Для Concertor XPC необходимо подтвердить комплект поставки и рабочую точку по документации Xylem.
Характеристики
| Характеристика | Значение |
|---|---|
| Тип оборудования | Интеллектуальная погружная насосная система для сточных вод |
| Мощность | 2,2–7,3 кВт (насос Concertor 6020, в зависимости от электрического исполнения) |
| Размер выпускного патрубка | DN 80, DN 100, DN 150 мм (Concertor 6020) |
| Варианты установки | P, S, T, Z (по исполнению насосной части) |
| Гидравлическая технология | Adaptive N®; интеллектуальное обнаружение засоров и очистка насоса |
| Тип двигателя | Синхронный с постоянными магнитами, класс эффективности IE4 по IEC/TS 60034-30-2 |
| Частота сети | 50/60 Гц |
| Напряжение питания | 200–240 В либо 380–480 В (Concertor 6020; выбор по конфигурации) |
| Материал рабочего колеса | Hard-Iron™ или дуплексная нержавеющая сталь (по исполнению) |
| Уплотнения | Двойное механическое уплотнение Flygt Plug-in; система Active Seal |
| Максимальная температура среды | 40 °C (согласно паспорту 6020) |
| Доступные насосные исполнения | Concertor 6020; применимость более крупной серии 6030 уточняется по конфигурации |
| Рабочая точка Q–H | Расход и напор рассчитываются для каждого проекта; универсальное значение не задаётся |
| Комплектация и управление | Система управления насосной станцией: насосы Concertor, контроллер, шлюзы, датчики и интерфейсы по проекту. |
| Количество насосов | Обычно 1–4 в конфигурации XPC (состав уточняется по проекту) |
| Примечание | Диапазон мощности и патрубков указан для платформы 6020; перед заказом необходим подбор по заводскому коду, параметрам стоков и рабочей точке. |
